QHY CCD QHY5L-IIM+ミニ・ガイドスコープセット

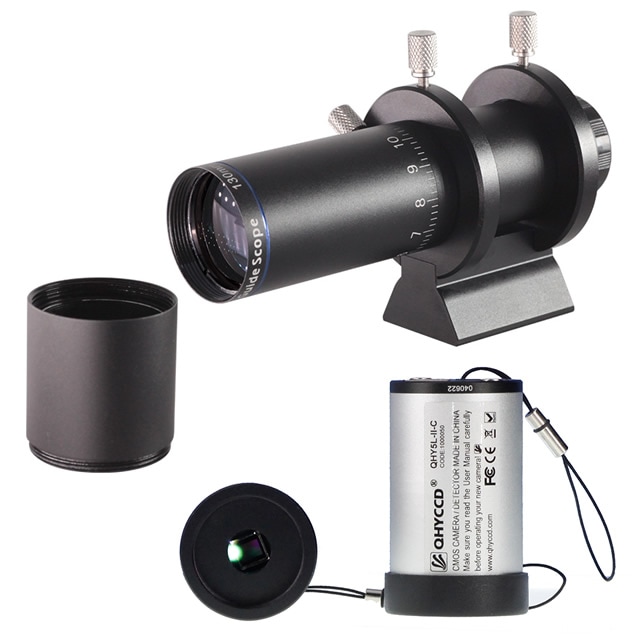

QHY5L-IIMカメラと、超小型・軽量のミニガイド鏡とのセット品
●QHY5-IIシリーズのように高感度・高精細なカメラを「オートガイダー」として使用する場合、従来のような口径60〜80mmクラスのガイド鏡や、重量のかさむガイドマウント（システム）は不要となります。口径30mm、焦点距離僅か130mmというコンパクトな光学系でも、2000〜2500mmクラスの精密オートガイドが可能となります。
●セットに付属のマウントリングの基部は、ビクセン規格のアリミゾ式ファインダー脚の台座と互換となっており、ビクセン規格のファインダー脚が装着できる望遠鏡システムであれば簡単に接続が可能になります。
●QHY5-IIシリーズのカメラとは「C/CSマウント」規格のネジで直結し、レンズ移動式のピント調整機構でピント合わせを行います。目盛・ロックネジが備わっており「ピント位置の再現」・「固定」が簡単に行うことができます。
| CMOSセンサー |
APTINA MTQMO34 |
フォーマット |
1/3インチ |
| 有効チップサイズ |
4.83mm×3.63mm |
画素数 |
1280×960 |
| ピクセルサイズ |
3.75×3.75ミクロン |
読み出し方式 |
プログレッシブスキャン |
| シャッター |
ERS (電子回転シャッター) |
露出時間 |
20マイクロ秒〜10分 |
| Q.E(量子効率) |
74％ |
AD変換 |
14bit (出力 8bit) |
| フレームレート(最大) |
30FPS：1280×960／44FPS：1024×768／75 FPS：800×600／106FPS：640×480／200FPS：320×240 |
| ダイナミックレンジ |
115dB以上 |
望遠鏡への取付 |
31.7mmアイピースサイズ |
| フランジバック |
10.4mm |
重量 |
45g (付属同焦点リングを除く) |
| カメラサイズ |
直径31.6mm/全長52mm |
電源供給 |
USBより |
| 消費電力 |
0.64W |
ガイドポート |
RJ11 6pin |
| USBインターフェース |
USB2.0 High Speed |
|
|
| 対応赤道儀 |
ST4互換
○ビクセン：STARBOOK／STARBOOK-S
○セレストロン：CGEM／Advanced
○スカイウォッチャー：EQ3GOTO／EQ5GOTO／EQ8
○ケンコー：SkyExplorerEQ6／SE II |
|
|
| 付属品 |
ケース／同焦点リング／USB ケーブル／ガイドケーブル／31.7mm延長チューブ／日本語取扱説明書 |
| 焦点距離 |
130mm |
| 口径 |
30mm |
| 口径比 |
F1:4.3 |
| レンズ外径 |
31.6mm（QHY5-IIシリーズと同じ） |
| ピント調整 |
フロントパートフォーカス（対物移動式）、目盛、ストッパー付 |
| 重量 |
120g（マウントリングを含まず） |
| マウント固定方式 |
ビクセン規格アリミゾ式ファインダー台座互換 |
| 付属品 |
ミニガイドスコープ本体、ビクセン規格アリミゾ式ファインダー台座対応金具付マウントリング |
